產品特性

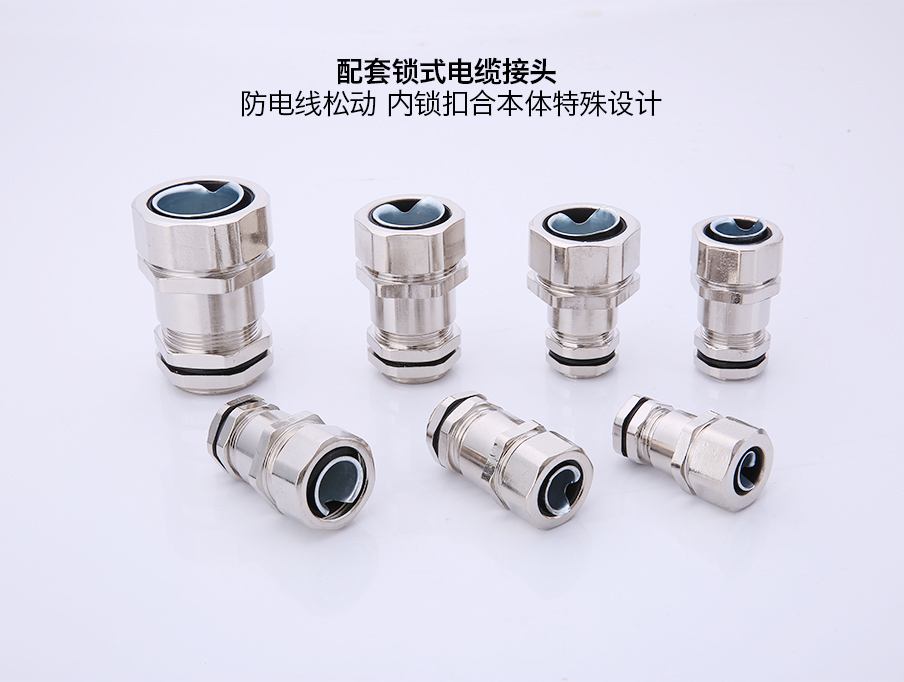

配套鎖式電纜接頭，防電線松動，內鎖扣合本體特殊設計，

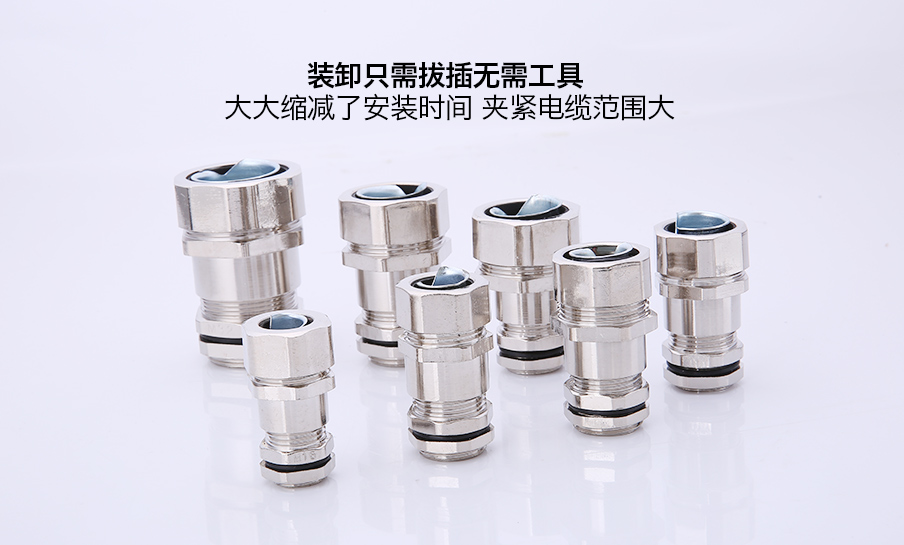

裝卸只需拔插無需工具，大大縮減了安裝時間，夾緊電纜范圍大，

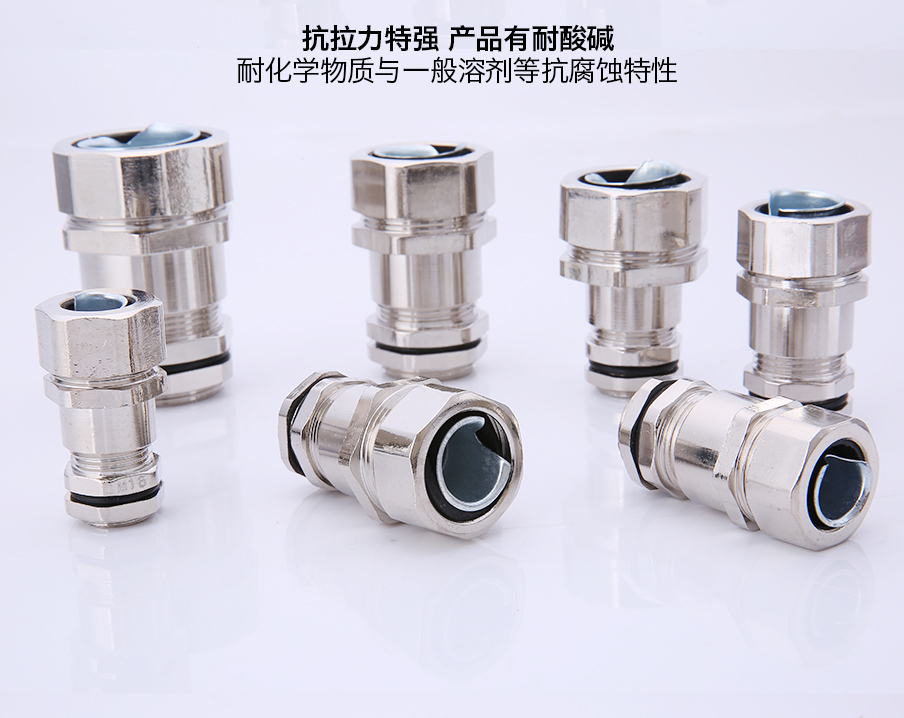

抗拉力特強，產品有耐酸堿、耐化學物質與一般溶劑等抗腐蝕特性，

可防水、防塵 全方位的尺寸可廣泛應用于各個領域的出線孔上。

產品描述

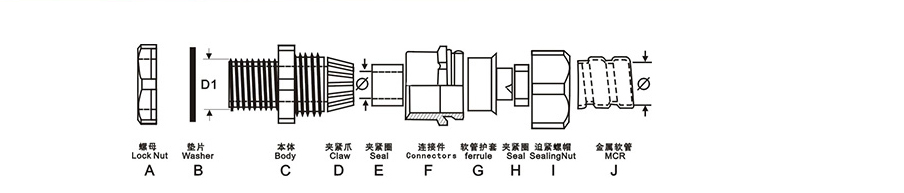

產品材質： A.C.F.G.部分采用優質黃銅鍍鎳制成，D部分采用尼龍PA66制成，

B.E部分采用EPDM耐候橡膠制成

螺牙規格： 公制牙(Metric/ EN50262)、PG牙、G(PF)牙及美制牙(NPT)

工作溫度： -40℃~+100℃，短時可達+120℃。

產品顏色： A.C.F.G部位為金屬色，D為白色，B.E為黑色

供應范圍： IP67

產品型號

公制螺紋 (M)

型號	螺牙標準	適用電纜外徑	公制	英制	螺紋外徑 ODD1	螺紋長度 L1	接合長度 L2+L3	包 裝
DS-MBG-03M	M16x1.5	6-10	￠10	1/4”	16	8	17	100
DS-MBG-04M	M20x1.5	8-12	￠13	3/8”	20	8	18	100
DS-MBG-05M	M20x1.5	8-12	￠16	1/2”	20	11	23	100
DS-MBG-06M	M25x1.5	10-14	￠20	3/4”	25	14	22	50
DS-MBG-08M	M32x1.5	15-22	￠25	1”	32	15	28	50
DS-MBG-010M	M40x1.5	18-25	￠32	11/4”	40	15	30	25
DS-MBG-012M	M50x1.5	26-32	￠38	11/2”	50	16	32	25
DS-MBG-016M	M63x1.5	37-44	￠51	2”	63	18	34	10
DS-MBG-20M	M76x1.5	42-52	￠64	2 1/2”	76	22	38	10
DS-MBG-24M	M88x1.5	55-62	￠75	3”	88	22	46	5
DS-MBG-32M	M114x1.5	78-84	￠100	4”	114	24	50	5

英制螺紋 (G)

型號	螺牙標準	適用電纜外徑	公制	英制	螺紋外徑 ODD1	螺紋長度 L1	接合長度 L2+L3	包 裝
DS-MBG-03G	G3/8”	4-8	￠10	1/4”	16.5	8	17	100
DS-MBG-04G	G3/8”	6-10	￠13	3/8”	16.5	8	18	100
DS-MBG-05G	G1/2”	8-12	￠16	1/2”	21.3	11	23	100
DS-MBG-06G	G3/4”	13-18	￠20	3/4”	26.6	14	22	50
DS-MBG-08G	G1”	15-22	￠25	1”	33.4	15	28	50
DS-MBG-010G	G11/4”	22-28	￠32	11/4”	42.1	15	30	25
DS-MBG-012G	G11/2”	26-32	￠38	11/2”	47.8	16	32	25
DS-MBG-016G	G2”	37-44	￠51	2”	59.6	18	34	10

德制螺紋 (PG)

型號	螺牙標準	適用電纜外徑	公制	英制	螺紋外徑 ODD1	螺紋長度 L1	接合長度 L2+L3	包 裝
DS-MBG-03P	PG9	4-8	￠10	1/4”	15.2	8	16	100
DS-MBG-04P	PG11	6-10	￠13	3/8”	18.6	9	17	100
DS-MBG-05P	PG13.5	8-12	￠16	1/2”	20.4	11	23	100
DS-MBG-06P	PG21	13-18	￠20	3/4”	28.3	14	23	50
DS-MBG-08P	PG29	18-25	￠25	1”	37.0	15	28	50
DS-MBG-010P	PG29	18-25	￠32	11/4”	37.0	15	30	25
DS-MBG-012P	PG36	26-32	￠38	11/2”	47.0	16	32	25
DS-MBG-016P	PG48	37-44	￠51	2”	59.3	18	34	10
