產品特性

特殊夾緊爪與密封件相扣之設計，配合迫緊頭裝配省時便利，夾緊電纜范圍大，抗拉力特強，可防水、防塵、防鹽、耐酸堿、酒精、油、脂及一般溶劑。

產品描述

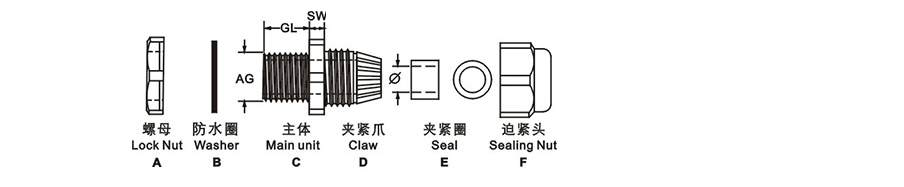

產品材質： A.C.F部位采用優質304不銹鋼，B.E部位采用丁腈橡膠 制成，D部位采用白色尼龍制成。

螺紋規格：公制(Mefric)德制(PG)、美制(NPT)

工作溫度： 靜態：-40℃~+110℃，短時可達+120℃; 動態：-20℃~+80℃，短時可達+100℃。

產品顏色：A.C.F部位為金屬色，B.E部分為黑色，D部分為白色。

供應范圍： 在規定的卡口范圍內，并使用O形密封圈旋緊迫緊頭，防水達IP68。

使用方法： DS-M-EX型金屬電纜防水接頭是電纜的配套產品，接頭可將電纜鎖緊，另一端可接入設備箱體上，也可以根據選用螺紋接入進 出口為內螺紋的電動設備上。

產品型號

德制螺紋 (PG)

型號	德制螺紋	卡口范圍 (mm)	GL (mm)	AG (mm)
DS-B-EX- PG7	PG7	3-6	6	12.5
DS-B-EX- PG9	PG9	4-8	7	15.2
DS-B-EX- PG11	PG11	6-10	8	18.6
DS-B-EX- PG13.5	PG13.5	8-12	8	20.4
DS-B-EX-PG16	PG16	10-14	9	22.5
DS-B-EX-PG21	PG21	13-18	11	28.3
DS-B-EX-PG29	PG29	18-25	11	37.0
DS-B-EX- PG36	PG36	25-32	13	47.0
DS-B-EX-PG42	PG42	32-33	14	54.0
DS-B-EX- PG48	PG48	37-44	14	59.3

英制螺紋 (G)

型號	英制螺紋	卡口范圍 (mm)	GL (mm)	AG (mm)
DS-B-EX- G1/4	G1/4	3-6	6	13.2
DS-B-EX- G3/8	G3/8	4-8	7	16.6
DS-B-EX- G1/2	G1/2	8-12	8	20.4
DS-B-EX- G3/4	G3/4	13-18	11	28.3
DS-B-EX- G1	G1	15-22	11	33.0
DS-B-EX-G1-1/4	G1-1/4	22-28	12	41.5
DS-B-EX-G1-1/2	G1-1/2	25-32	13	47.0
DS-B-EX- G2	G2	37-44	14	60.0
