產品特性

特殊夾緊爪與密封件相扣之設計，配合迫緊頭裝配省時便利，夾緊電纜范圍大，抗拉力特強，可防水、防塵、防鹽、耐酸堿、酒精、油、脂及一般溶劑。

產品描述

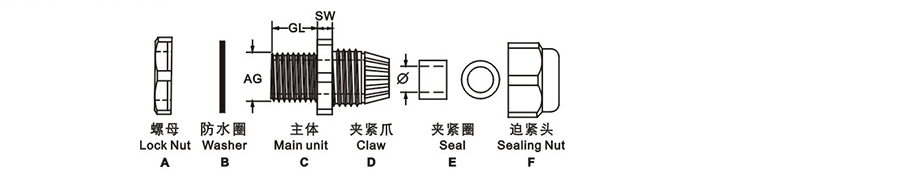

產品材質： A.C.F部位采用優質黃銅鍍鎳(Brass)B.E部位采用丁腈橡膠 制成，D部位采用白色尼龍制成。

螺紋規格：公制(Mefric)德制(PG)、美制(NPT)

工作溫度： 靜態：-40℃~+110℃，短時可達+120℃; 動態：-20℃~+80℃，短時可達+100℃。

產品顏色：A.C.F部位為黃色，B.E部分為黑色，D部分為白色。

防護等級： 在規定的卡口范圍內，并使用O形密封圈旋緊迫緊頭，防水達IP68。

使用方法： DS-M-EX型金屬電纜防水接頭是電纜的配套產品，接頭可將電纜鎖緊，另一端可接入設備箱體上，也可以根據選用螺紋接入進 出口為內螺紋的電動設備上。

產品型號

型號	公制螺紋	卡口范圍 (mm)	GL (mm)	AG (mm)
DS-M-EX-M12	M12×1.5	3-6	6	12
DS-M-EX-M14	M14×1.5	3-6	6	14
DS-M-EX-M16	M16×1.5	4-8	7	16
DS-M-EX-M18	M18×1.5	6-10	8	18
DS-M-EX-M20	M20×1.5	8-12	8	20
DS-M-EX-M22	M22×1.5	10-14	9	22
DS-M-EX-M24	M24×1.5	10-14	10	24
DS-M-EX-M27	M27×2.0	13-18	11	27
DS-M-EX-M30	M30×2.0	13-18	11	30
DS-M-EX-M33	M33×2.0	15-22	11	33
DS-M-EX-M36	M36×2.0	18-25	11	36
DS-M-EX-M42	M42×2.0	22-28	12	42
DS-M-EX-M48	M48×2.0	25-32	13	48
DS-M-EX-M54	M54×2.0	32-38	14	54
DS-M-EX-M56	M56×2.0	32-38	14	56
DS-M-EX-M60	M60×2.0	37-44	14	60
DS-M-EX-M64	M64×2.0	37-44	14	64
DS-M-EX-M72	M72×2.0	42-52	15	72
DS-M-EX-M80	M80×2.0	50-60	18	80
DS-M-EX-M85	M85×3.0	59-72	20	85
DS-M-EX-M100	M100×3.0	71-82	22	100
