產品特性

夾緊爪與密封件特殊之設計，配合迫緊頭裝配省時便利，

夾緊電纜范圍大，抗拉力特強，

可防水、防塵、防鹽、耐酸堿、 酒精、油、脂及一般溶劑。

產品描述

產品材質： A.C.D.F部位采用尼龍制成，B.E部位采用丁腈橡膠制成。

螺紋規格： 公制(Mefric)、德制(PG)、英制(G)

產品顏色： 黑色、灰色、(特殊顏色可定做)。

供應范圍： 在規定的卡口范圍內，并使用O形密封圈旋緊迫緊頭，IP68， 歐洲環保SGS：SH6134468/CHEM。

使用方法： DS-KFW-EX型塑料電纜防折彎接頭是電纜的配套產品，接頭可將電 纜鎖緊，另一端可接入設備箱體上，也可以根據選用螺紋接入進出口為內螺紋的電動設備上。

產品型號

公制螺紋 (M)

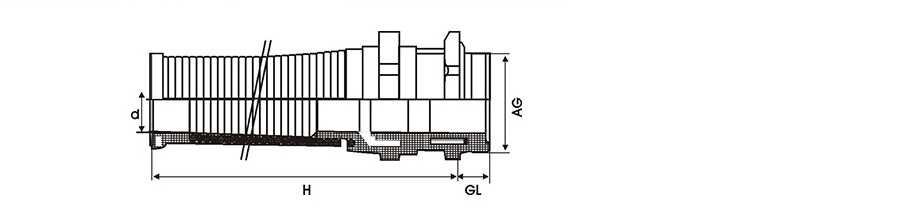

型號	公制螺紋	卡口范圍	AG 外徑 (mm)	d (mm)	GL 螺紋長度	H 接合長度	板手 (mm)
DS-KFW-EX-M12	M12	3-6.5	12	6.8	6.5	55	14
DS-KFW-EX-M12	M12	2-5	12	6.8	6.5	55	14
DS-KFW-EX-M16	M16	5-10	16	10.3	6	77	20
DS-KFW-EX-M16	M16	3-7	16	10.3	6	77	20
DS-KFW-EX-M20	M20	10-14	20	14.3	6	98	24
DS-KFW-EX-M20	M20	7-12	20	14.3	6	98	24
DS-KFW-EX-M25	M25	13-18	25	18.4	7	111	30
DS-KFW-EX-M25	M25	9-16	25	18.4	7	111	30

德制螺紋 (PG)

型號	德制螺紋	卡口范圍	AG 外徑 (mm)	d (mm)	GL 螺紋長度	H 接合長度	板手 (mm)
DS-KFW-EX-PG7	PG7	3—6.5	12.5	6.8	5	55	14
DS-KFW-EX-PG7	PG7	2—5	12.5	6.8	5	55	14
DS-KFW-EX-PG9	PG9	4—8	15.2	8.2	6	66	17
DS-KFW-EX-PG9	PG9	2—6	15.2	8.2	6	66	17
DS-KFW-EX-PG11	PG11	5—10	18.6	10.3	6	77	20
DS-KFW-EX-PG11	PG11	3—7	18.6	10.3	6	77	20
DS-KFW-EX-PG13.5	PG13.5	6—12	20.4	12.3	6.5	88	22
DS-KFW-EX-PG13.5	PG13.5	5—9	20.4	12.3	6.5	88	22
DS-KFW-EX-PG16	PG16	10—14	22.5	14.3	6.5	98	24
DS-KFW-EX-PG16	PG16	7—12	22.5	14.3	6.5	98	24
DS-KFW-EX-PG21	PG21	13—18	28.3	18.4	7	111	30
DS-KFW-EX-PG21	PG21	9—16	28.3	18.4	7	111	30

美制螺紋 (NPT)

型號	NPT 螺紋	卡口范圍	AG 外徑 (mm)	d (mm)	GL 螺紋長度	H 接合長度	板手 (mm)
DS-KFW-EX-3/8〃NPT	3/8〃NPT	4-8	17.1	8.2	15	66	17/19
DS-KFW-EX-3/8〃NPT	3/8〃NPT	2-6	17.1	8.2	15	66	17/19
DS-KFW-EX-1/2〃NPT	1/2〃NPT	6-12	21.3	12.3	13	88	22/24
DS-KFW-EX-1/2〃NPT	1/2〃NPT	5-9	21.3	12.3	13	88	22/24
DS-KFW-EX-3/4〃NPT	3/4〃NPT	13-18	26.6	18.4	13	111	30
DS-KFW-EX-3/4〃NPT	3/4〃NPT	9-16	26.6	18.4	13	111	31
