產品描述

產品材質： PA尼龍(polyamide),外層夾緊圈(聚甲醛pom)

螺紋規格： 公制(Mefric)，德制(PG)，英制螺紋 (G)

工作溫度： -40℃ ~ +110℃

產品顏色： 黑色(特殊顏色可以定做)

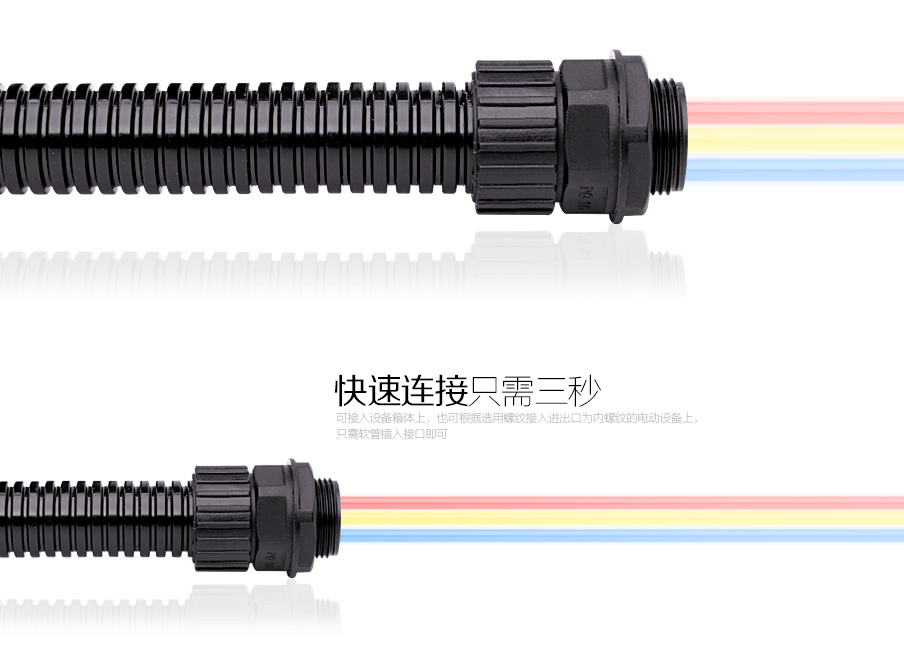

使用方法： DS-SM 型快速接頭是軟管的配套產品，

可接入設備箱體上，也可根據選用螺紋接入進出口為內螺紋的電動設備上，只需軟管插入接口即可。

產品型號

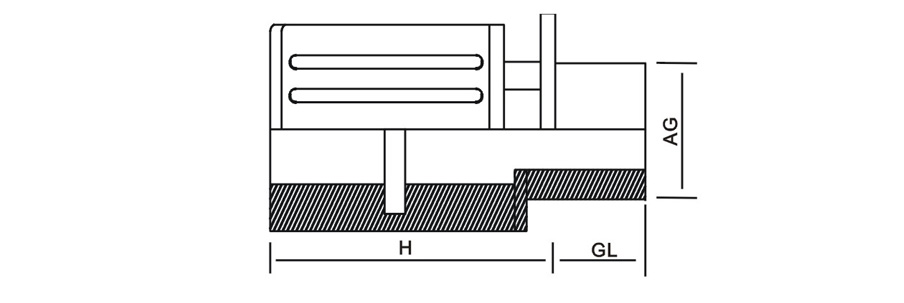

型號	適配軟管	螺紋尺寸德制	AG外徑 (mm)	AG內徑 (mm)	GL (mm)	H	包裝單位(個/包)
DS-SM-PG7	AD10.0	PG7	12.3	8.0	10	18.0	100
DS-SM-PG9	AD13.0	PG9	15.0	10.0	10	19.0	100
DS-SM-PG11	AD15.8	PG11	18.4	12.5	10	23.0	100
DS-SM-PG13.5	AD18.5	PG13.5	20.2	14.3	12	25.0	50
DS-SM-PG16	AD21.2	PG16	22.3	17.0	13	27.0	50
DS-SM-PG21	AD28.5	PG21	28.0	22.0	14	33.0	50
DS-SM-PG29	AD34.5	PG29	36.7	29.0	14	35.0	20
DS-SM-PG36	AD42.5	PG36	46.7	36.5	15	38.5	10
DS-SM-PG48	AD54.5	PG48	59.0	53.0	16	39.0	10

型號	適配軟管	螺紋尺寸英制	AG外徑 (mm)	AG內徑 (mm)	GL (mm)	H	包裝單位(個/包)
DS-SM-G3/4	AD25.0	G 3/4	26.0	19.5	14	30	50
DS-SM-G1″	AD34.5	G 1″	33.0	26.0	20	35	20
